Chiplet – przyszłość mikroprocesorów

Modułowe podejście, które zmienia zasady w technologii półprzewodnikowej

November 24, 2024

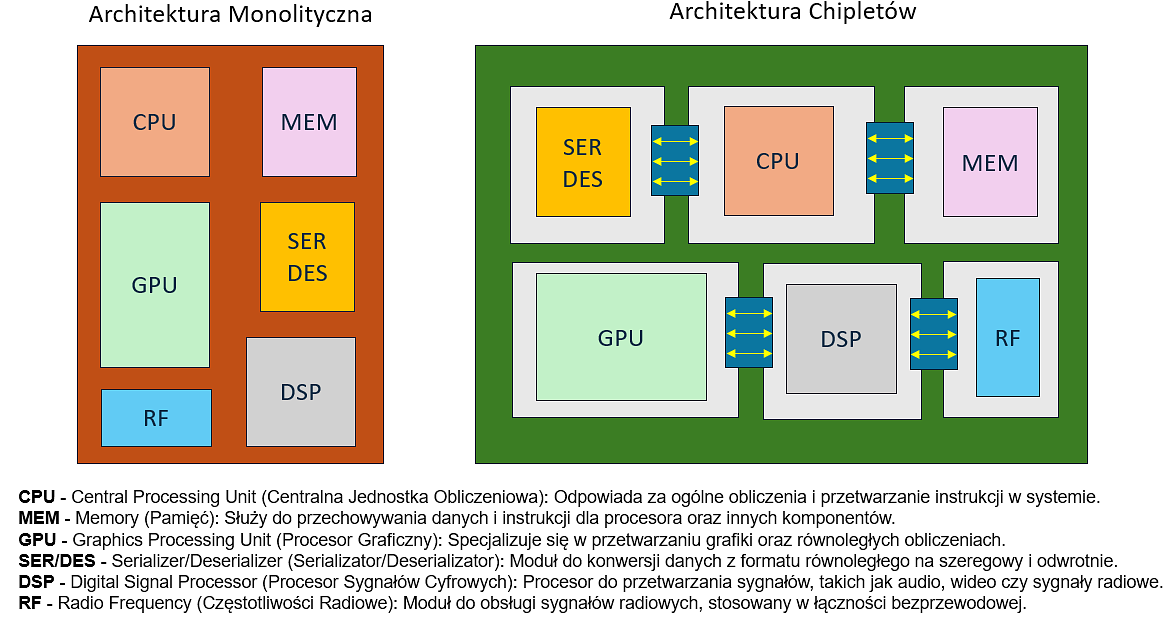

Architektura Chipletów

Chiplet to niewielki układ scalony zaprojektowany z myślą o realizacji konkretnej funkcji, takiej jak obliczenia CPU, akceleracja GPU, obsługa pamięci lub zarządzanie interfejsami komunikacyjnymi. Są montowane na wspólnej podstawie (interposer lub substrate), co umożliwia ich wzajemne połączenie oraz komunikację między nimi. Dzięki zastosowaniu zaawansowanych technologii pakowania, takich jak 2.5D czy 3D, producenci mogą tworzyć elastyczne, wydajne i skalowalne rozwiązania.

Współczesne mikroprocesory osiągają granice technologiczne w tradycyjnej metodzie monolitycznego projektowania. Chiplet to innowacyjne podejście, które pozwala na przełamanie tych barier. Zamiast projektować cały układ scalony jako jedną, złożoną strukturę, producenci dzielą go na mniejsze, wyspecjalizowane moduły – chiplety – które są następnie łączone w jeden, spójny układ.

Główne zalety chipletów

Skalowalność i elastyczność
Chiplety umożliwiają projektantom łatwe dostosowanie układu do różnych zastosowań. Wymiana lub dodanie nowych chipletów pozwala na produkcję wariantów procesorów przy minimalnych zmianach projektu.
Niższe koszty produkcji
Dzięki możliwości produkcji chipletów w różnych technologiach (np. 7 nm dla CPU, 14 nm dla I/O), koszty są znacząco niższe niż w przypadku tworzenia monolitycznych układów w jednej technologii.
Zwiększona wydajność i optymalizacja
Specjalizacja poszczególnych chipletów umożliwia lepsze dostosowanie do konkretnych zadań, zwiększając wydajność całego systemu.
Uproszczone projektowanie i rozwój
Podział układu na mniejsze elementy zmniejsza złożoność projektu i przyspiesza wprowadzanie produktów na rynek.

Elementy chipletów

Chiplety składają się z kluczowych komponentów, które wspólnie tworzą modułowy układ:

Chiplety funkcjonalne: Wyspecjalizowane moduły, takie jak CPU (obliczenia ogólne), GPU (grafika i AI), I/O (interfejsy komunikacyjne) czy pamięciowe (np. HBM).
Interposer: Warstwa pośrednia łącząca chiplety za pomocą mikropołączeń, zapewniając szybką komunikację.
System łączący (Fabric): Technologie, takie jak AMD Infinity Fabric czy Intel EMIB, umożliwiające efektywną wymianę danych między chipletami.
Substrat: Podstawa fizyczna dla chipletów, integrująca połączenia elektryczne i termiczne.
System chłodzenia: Zaawansowane rozwiązania termiczne, jak TIM, radiatory czy chłodzenie cieczą, odprowadzające ciepło z gęsto upakowanych chipletów.
Zarządzanie energią: Moduły optymalizujące zasilanie każdego chipletu, poprawiające efektywność energetyczną.
Pamięci: Blisko zintegrowane pamięci, takie jak HBM, umożliwiające szybki dostęp do danych.
Bezpieczeństwo: Dedykowane moduły do kryptografii, uwierzytelniania i ochrony przed manipulacją.

Technologie łączenia chipletów i wyzwania

Współczesne systemy chipletowe wymagają zaawansowanych technologii umożliwiających ich efektywne połączenie. Do najważniejszych należą:

Interposer 2.5D: Pozwala na umieszczenie chipletów obok siebie i łączenie ich za pomocą mikropołączeń.
Integracja 3D: Umożliwia nakładanie chipletów jeden na drugim, co zmniejsza rozmiar układu i poprawia przepustowość komunikacji.
Połączenia hybrydowe: Technologie takie jak AMD Infinity Fabric czy Intel EMIB zapewniają wysoką przepustowość i niskie opóźnienia.

Jednak technologia chipletów niesie ze sobą wyzwania:

Komunikacja między chipletami wymaga rozwiązań zapewniających wysoką przepustowość i minimalne opóźnienia.
Chłodzenie staje się bardziej wymagające, ponieważ chiplety są często umieszczane blisko siebie.
Brak standaryzacji, co utrudnia współpracę między producentami.

Rozwój standardów, takich jak Universal Chiplet Interconnect Express (UCIe), może ułatwić wdrażanie chipletów w szerszej skali i umożliwić współpracę między firmami.

Zastosowania chipletów: sztuczna inteligencja i cyberbezpieczeństwo

Sztuczna inteligencja

Chiplety odgrywają kluczową rolę w rozwoju sztucznej inteligencji, zwłaszcza w systemach wymagających dużej mocy obliczeniowej. Dzięki podziale na wyspecjalizowane moduły, takie jak chiplety obliczeniowe czy moduły akceleracyjne:

Przyspieszają trening modeli AI oraz ich implementację w systemach produkcyjnych.
Umożliwiają tworzenie elastycznych systemów, które mogą być skalowane w zależności od potrzeb aplikacji AI.
Redukują koszty eksploatacji w superkomputerach i systemach HPC, optymalizując obliczenia.

Cyberbezpieczeństwo

Technologia chipletów znajduje również zastosowanie w systemach cyberbezpieczeństwa:

Dedykowane moduły kryptograficzne w chipletach mogą obsługiwać szyfrowanie danych w czasie rzeczywistym.
Oddzielenie zadań krytycznych, takich jak zarządzanie kluczami kryptograficznymi, zwiększa bezpieczeństwo całego systemu.
Elastyczność w reagowaniu na zagrożenia umożliwia aktualizację modułów bezpieczeństwa bez potrzeby modyfikacji całego układu.

Specjalne chiplety mogą być także zaprojektowane do ochrony przed atakami fizycznymi, takimi jak próby manipulacji czy ataki bocznokanałowe.

Przykłady zastosowań i ich wpływ na przemysł

Procesory AMD Ryzen

Firma AMD z sukcesem wykorzystała architekturę chipletów w procesorach Ryzen i EPYC, łącząc w jednym układzie chiplety CPU w technologii 7 nm oraz układy I/O w 14 nm. Dzięki temu rozwiązaniu procesory AMD osiągnęły znakomitą wydajność przy jednoczesnej redukcji kosztów produkcji.

Internet Rzeczy (IoT) i edge computing

Chiplety znajdują zastosowanie w urządzeniach IoT, gdzie kluczowe jest połączenie wysokiej funkcjonalności z niskim poborem mocy. Dzięki modułowej budowie, producenci mogą dostosować układy do specyficznych wymagań, takich jak sensory czy urządzenia brzegowe.

Przyszłość GPU i HPC

Architektura chipletów umożliwia projektowanie bardziej zaawansowanych procesorów graficznych oraz systemów HPC (high-performance computing), które wymagają ogromnej mocy obliczeniowej.

Prognozy na przyszłość

W miarę rozwoju technologii chipletów można spodziewać się dalszych innowacji:

Modułowe procesory: W przyszłości użytkownicy mogą mieć możliwość wymiany poszczególnych chipletów w swoich urządzeniach.
Dominacja w HPC i AI: Dzięki wysokiej elastyczności chiplety staną się standardem w systemach wymagających dużej wydajności.
Standaryzacja i współpraca producentów: Rozwój standardów takich jak UCIe przyspieszy wdrażanie chipletów w szerokiej gamie produktów.

Podsumowanie

Chiplety to innowacyjne podejście do projektowania układów scalonych, które łączy elastyczność, wydajność i oszczędności w produkcji. Ich zastosowania w sztucznej inteligencji, cyberbezpieczeństwie oraz rozwijających się dziedzinach technologicznych, takich jak IoT, sprawiają, że są one kluczowym elementem przyszłości mikroprocesorów. Dzięki technologii chipletowej przemysł półprzewodnikowy może dalej się rozwijać, przekraczając ograniczenia monolitycznych układów.
